Popis
Technická data:
Barva černá
Technika připojení Přípojka QUICKON
Způsob připojení Přípojka IDC
Počet pólů 4
Klíčový otvor čepičkové matice 15 mm
Utahovací moment čepičková matice 1,2 Nm
Držák kontaktu – šířka klíče 15 mm
Min. průřez vodiče, ohebný 0,34 mm²
Max. průřez vodiče, ohebný 0,75 mm²
Min. průřez vodiče, tuhý 0,34 mm²
Max. průřez vodiče, tuhý 0,5 mm²
Průřez vodiče AWG/kcmil min. 22
Průřez vodiče AWG/kcmil max. 18Uspořádání pramenů dle VDE 0295 / nejmenší průměr drátu VDE 0295 třídy 1 až 6 / min. 0,15 mm
Materiál izolace žíly PVC/PE
Průměr žíly, vč. izolace 1,3 mm … 2,6 mm
Vnější průměr vedení 4 mm … 8 mm
Okolní podmínky
Druh ochrany IP65/IP67
Teplota prostředí (provoz) -40 °C … 80 °C
Teplota prostředí (skladování/přeprava) -40 °C … 80 °C
Teplota při připojení vodiče -5 °C … 50 °C
Barva černá
Technika připojení Přípojka QUICKON
Způsob připojení Přípojka IDC
Počet pólů 4
Klíčový otvor čepičkové matice 15 mm
Utahovací moment čepičková matice 1,2 Nm
Držák kontaktu – šířka klíče 15 mm
Min. průřez vodiče, ohebný 0,34 mm²
Max. průřez vodiče, ohebný 0,75 mm²
Min. průřez vodiče, tuhý 0,34 mm²
Max. průřez vodiče, tuhý 0,5 mm²
Průřez vodiče AWG/kcmil min. 22
Průřez vodiče AWG/kcmil max. 18Uspořádání pramenů dle VDE 0295 / nejmenší průměr drátu VDE 0295 třídy 1 až 6 / min. 0,15 mm
Materiál izolace žíly PVC/PE
Průměr žíly, vč. izolace 1,3 mm … 2,6 mm
Vnější průměr vedení 4 mm … 8 mm
Okolní podmínky
Druh ochrany IP65/IP67
Teplota prostředí (provoz) -40 °C … 80 °C
Teplota prostředí (skladování/přeprava) -40 °C … 80 °C
Teplota při připojení vodiče -5 °C … 50 °C

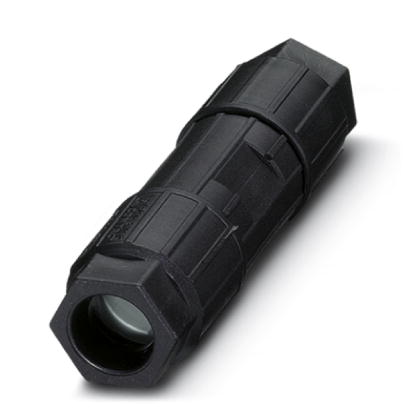

Spojka vedení QUICKON
